Die geraden Rohrschellen von EVEREON sind speziell für Schornsteinkanalsysteme konzipiert. Sie eignen sich zum Verbinden und Befestigen aller Arten von Rohren. Sie werden häufig in Schornsteinkanalsystemen, Luft- und Rauchabzugssystemen und Prozesswärmeableitungssystemen verwendet Systeme und Staubsammelkanalsysteme, elektromechanisches Klimaanlagenkanalsystem und Küchenabzugssystem usw.
Unsere geraden Rohrschellen verfügen über ein glattes, zweiteiliges Streifendesign für eine einfache Installation und Befestigung an Rohrverbindungen. Gerade Rohrschellen sind nicht durch den Durchmesser der Rohrverbindungsstücke begrenzt und eignen sich für Rohrverbindungsstücke verschiedener Größen.
Das Produkt bietet zwei Strukturoptionen: Lochblech und nicht perforiertes Blech und ist vollständig aus Edelstahl 304 gefertigt, um eine hervorragende Korrosionsbeständigkeit in Außenumgebungen zu gewährleisten. Rohrschellenbreiten sind in 9 mm, 12 mm und 12,7 mm erhältlich, um unterschiedlichen Anwendungsanforderungen gerecht zu werden.
Zur Anfrage hinzufügen
Vorheriges Produkt
Anwendungsgebiete
schweres Gerät
- Produktbeschreibung
- Größenvergleichstabelle
- Verpackung und Zubehör
| Breite | Dicke |
|---|---|
| 9,0 mm | 0,6 mm |
| 12,0 mm | 0,7 mm |
| 12,7 mm | 0,6 mm |
1.Der gesamte Körper besteht aus Edelstahl 304 und weist eine gute Korrosionsbeständigkeit auf.

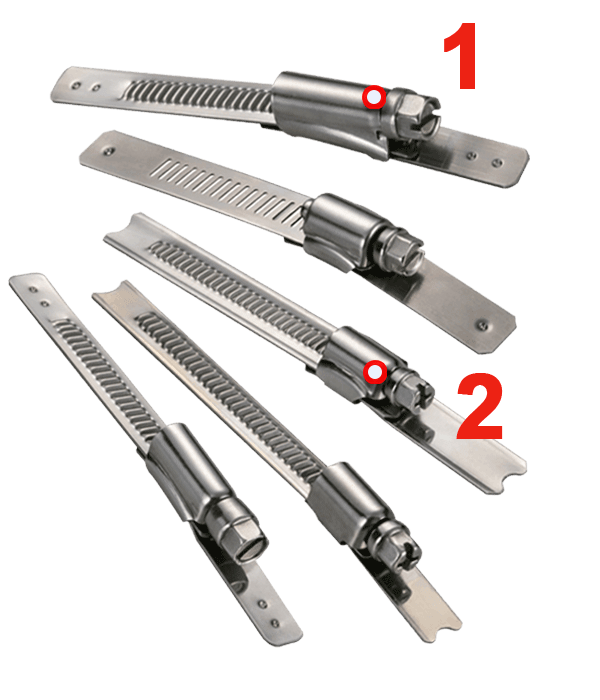

2.Für nicht perforierte Plattengurte werden 5/16-Zoll-Sechskantschrauben verwendet.
Lochplattenstreifen verwenden 7-mm-Sechskantschrauben.
| Materialkategorie | Streifen | Hülse | schrauben |
|---|---|---|---|
| W4 (304 SS) | Edelstahl 304 | Edelstahl 304 | Edelstahl 304 |
| Streifenbreite | Empfohlenes Montagedrehmoment |
|---|---|
| 9,0 mm | 4,0 Nm (35 in-lbs) |
| 12,0 mm | 4,0 Nm (35 in-lbs) |
| 12,7 mm | 4,0 Nm (35 in-lbs) |

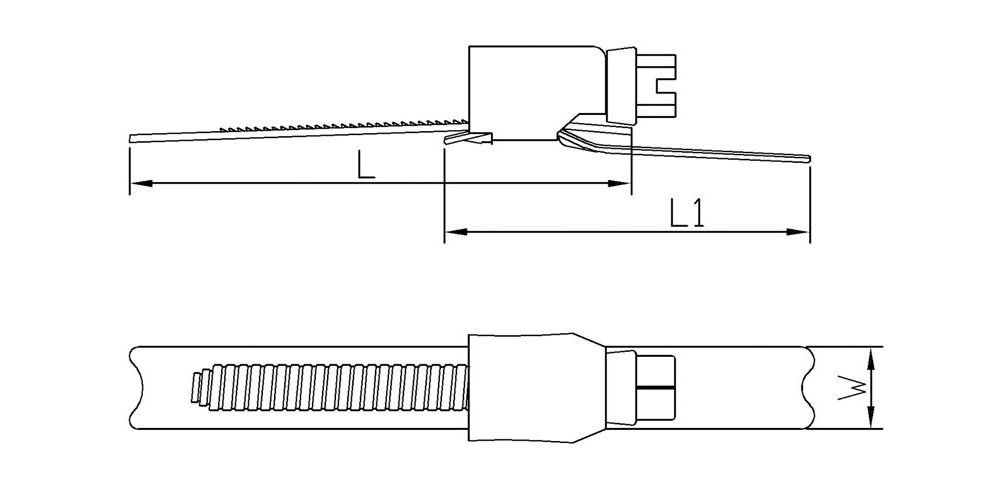

| Streifenbreite W |
Streifendicke | Streifenlänge L |
Kopflänge L1 |
Zahnlänge Länge für Ausrüstung |
Produktteilenummer | Empfohlenes Montagedrehmoment |
|---|---|---|---|---|---|---|
| 9mm | 0,6 mm | 65mm | 40mm | 48 mm | 14040-09065 | 4,0 Nm (35 in-lbs) |
| 9mm | 0,6 mm | 90mm | 40mm | 74 mm | 14040-09090 | 4,0 Nm (35 in-lbs) |
| 9mm | 0,6 mm | 140 mm | 40mm | 122mm | 14040-09140 | 4,0 Nm (35 in-lbs) |
| 12mm | 0,7 mm | 90mm | 55mm | 74 mm | 14040-12090 | 4,0 Nm (35 in-lbs) |
| 12mm | 0,7 mm | 115mm | 55mm | 98mm | 14040-12115 | 4,0 Nm (35 in-lbs) |
